HV DC - apparecchiature per prove di rigidità dielettrica

La prova consente di verificare la rigidità dielettrica o l’isolamento dei cavi o dei prodotti elettrici per cui è richiesta questa prova, ad una tensione e per un tempo determinati dalle normative di riferimento o dalle specifiche del cliente, in fase di R&D o alla fine della produzione

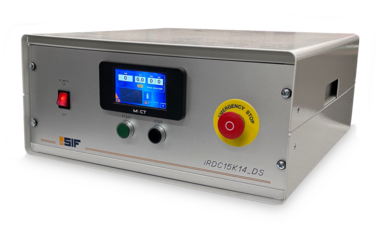

SIF presenta un nuovo sistema per prove di rigidità dielettrica in corrente continua ad Alta Tensione. Il sistema si rivolge sia ai produttori di cavi elettrici che agli altri settori dove è richiesto questo tipo di test.

Innovazione, sicurezza e flessibilità nello stesso sistema, tutto di serie

L’apparecchiatura in corrente continua ha il vantaggio di utilizzare un generatore a bassa potenza.
Le dimensioni compatte dell’apparecchiatura permettono l’utilizzo sia in laboratorio sia in prossimità delle linee di produzione, considerando però, tutti gli aspetti di sicurezza dell’operatore.

L’apparecchiatura è completamente digitale, con un HMI 4,3” touch screen grafico a colori per le selezioni delle modalità di prova, di funzionamento e per le tarature periodiche e completa di uno scaricatore automatico per garantire all’operatore la massima sicurezza, tutto di serie.

	MODELLI
Caratteristiche	iRDC15K14_DS	iRDC15K08_DS	iRDC15K02_6S_DS
Tensione di uscita max. kV DC	15	15	15
Corrente di uscita max. mA	14	8,3	2
Precisione tensione d’uscita	±(2%+50V)
Impostazione velocità rampa HV	(0,25-0,5-1-2-5) kV/s
Timer	99 m 59 s
Corrente di cto. cto.	Impostabile	Impostabile	impostabile
Tensione di alimentazione	230 V 50Hz
Scaricatore a fine prova	✓	✓	✓
Selezione tra 4 modalità di start	✓	✓	✓
Selezione tra 4 modalità di prova	✓	✓	✓
Ciclo automatico di test per cavi a 3 poli con o senza connettore			✓
Contatto per segnalazione luci esterne sicurezza	✓	✓	✓
Ingresso sicurezza esterna	✓	✓	✓
Conformità alle norme	CEI EN IEC 61010-1, CEI EN 50191

MODALITA’ DI PROVA

1. AUTOMATIC – prova automatica

set: tensione di prova, tempo di prova, velocità di salita HV, corrente cto. cto.
ciclo: rampa di salita fino al valore di tensione impostato, start del tempo, rampa di discesa a tempo esaurito
difetto (cto. cto.): in caso di difetto viene memorizzato il valore di tensione ed il tempo raggiunto

2. MANUAL – prova manuale

regolazione della tensione manuale

3. BD – Break Down

set: tensione di prova, tempo di prova, velocità di salita HV, corrente cto. cto; tensione massima
ciclo: prima rampa di salita, al valore di tensione parte il tempo, poi seconda rampa di salita sino a tensione massima, tempo finale e rampa di discesa
difetto BD: in caso di difetto viene memorizzato il valore di tensione ed il tempo raggiunto

4. BDS – Break Down Step

set: tensione di prova, tempo di prova, velocità di salita HV, corrente cto. cto; tensione massima da raggiungere e numero gradini di test da 1 a 5 con calcolo automatico della suddivisione di tensione in funzione dei gradini, tempo per ciascun gradino
ciclo: prima rampa di salita, al valore di tensione parte il tempo, poi seconda rampa di salita sino a valore di tensione calcolato, si ripete per il numero dei gradini sino a massima tensione, tempo finale e rampa di discesa.
difetto BDS: in caso di difetto viene memorizzato il valore di tensione ed il tempo raggiunto ed il gradino raggiunto

5. 6S – 6 Step - SOLO PER MODELLO iRDC15K02_6S_DS

set: tensione di prova, tempo di prova, velocità di salita HV, corrente cto. cto.
esclusioni: continuità CON 1, continuità CON 2, continuità CON 3, CTO LV 2 vs 3, CTO HV 1 vs 2, CTO HV 1 vs 3
ciclo: continuità dei conduttori di 1, 2 e 3; verifica CTO LV 2 vs 3, verifica CTO HV 1 vs 2 rampa di salita, al valore di tensione parte il tempo, a fine tempo rampa di discesa, verifica CTO HV 1 vs 3, rampa di salita, al valore di tensione parte il tempo, a fine tempo rampa di discesa.
difetto (cto. cto.): in caso di difetto viene memorizzato lo step raggiunto ed il valore di tensione ed il tempo raggiunto

Scaricatore: chiusura HV ad inizio prova, chiusura a terra a fine prova, a fine scarica disinserzione prova

MODALITA’ DI START

1. Pulsante di START e di STOP indipendenti – alla pressione del pulsante di START si inserisce la prova e, se non si interrompe automaticamente la prova, alla pressione del pulsante di STOP si interrompe la prova.

2. Pulsante di START e Pulsante di STOP da premere insieme – bisogna premere e tener premuti i pulsanti di START e di STOP sino alla fine della prova. Quando si rilasciano i pulsanti si interrompe la prova.

3. Doppio pulsante esterno di START – Si collegano i due pulsanti di START nel connettore. Bisogna premere e tener premuti entrambi i pulsanti di START esterni sino alla fine della prova. Quando sir ilasciano i pulsanti si interrompe la prova.

4. Pulsante esterno a pedale – Si collega il pulsante nel connettore. Alla pressione del pedale si inserisce la prova e, se non si interrompe automaticamente la prova, alla pressione del pulsante di STOP si interrompe la prova.

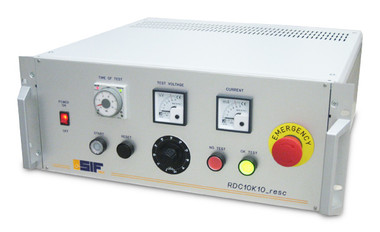

Apparecchiatura tradizionale analogica

Caratteristiche dell’apparecchiatura:

Tensione di prova sino a 15kV
Corrente di prova sino a 10mA
Strumenti di lettura parametri di prova
Circuito automatico di rilevazione ed interruzione prova in caso di corto circuito
Circuito automatico di scarica cavo in prova in caso di corto circuito, o alla fine della prova
Timer per prova automatica
Pannello operatore con pulsanti di start e stop, segnalazione “in test” e “ok/no test”.
Pulsante di emergenza
Predisposizione per interblocco con sicurezza box di prova
Adeguato cavo di alta tensione per connessione al cavo
