La prova consiste nel simulare la possibile applicazione del cavo, estremizzandone la condizione di lavoro, per verificare la caratteristiche qualitative imposte dalla normativa di riferimento.
Il campione di cavo deve essere testato utilizzando un apparecchio formato da un carrello con sistema di movimentazione, e quattro pulegge, due di uguale dimensione montate sul carrello e le altre due fissate all’estremità dell’apparecchiatura.
Le quattro pulegge devono poter essere disposte in modo che il cavo risulti orizzontale.
La prova consiste nel far compiere al cavo degli spostamenti avanti e indietro (ciclo), di 1 m ad una velocità costante di circa 0,33 m/s, mentre il campione viene sottoposto ad un carico di trazione alle due estremità del cavo.
Inoltre, durante i cicli, al campione deve essere applicata una tensione e una corrente di prova determinata dalla tipologia di cavo.
Il sistema di movimentazione deve essere tale che il carrello non subisca sollecitazioni meccaniche dovute alle inversioni di direzione.
I parametri che caratterizzano la prova sono : pulegge, carico di trazione, numero di cicli, tensione e corrente di prova.
Il cavo deve resistere ad una quantità di cicli di piegatura definiti, senza danneggiarsi (interruzione o corto circuito), nelle condizioni dichiarate.
SIF, attraverso la collaborazione con i principali istituti di prova e ricerca, il confronto con i clienti e l’analisi scrupolosa delle norme, ha potuto sviluppare un prodotto con particolare attenzione a:
Il vero valore aggiunto dell’ apparecchiatura, sono le soluzioni innovative nate dall’inventiva del team di Research & Development , che ha saputo coniugare creatività e ingegnerizzazione, per:

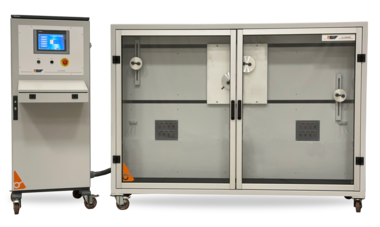

1. Struttura meccanica portante con ante in vetro di protezione e controllo prova
2. Sistema di regolazione della posizione delle pulegge per mantenere orizzontale il cavo in prova
3. Kit di pulegge e pesi intercambiabile a secondo della tipologia di cavi da provare
4. Morsettiere per collegamento conduttori posizionate all’interno della struttura meccanica, per la completa sicurezza dell’operatore
5. Gruppo sorgenti di corrente sino a 32A
6. Circuiti ausiliari per rilevazione :
- Interruzione della corrente di prova
- Cortocircuito tra i conduttori
- Cortocircuito tra il campione e le pulegge
7. Pannello di comando operatore con DISPLAY TOUCH SCREEN A COLORI per impostazione e visualizzazione parametri di prova
- Selezione Tensione di prova
- Impostazione Corrente di prova per ciascun canale
- Impostazione Numero di cicli
- Segnalazione corto circuito/interruzione
- Pulsanti di START/STOP/RESET
- Segnalazione anomalie
- Visualizzazioni delle Tensioni e delle Correnti di prova
- PLC:
- Regolazione automatica in retroazione della corrente di prova tramite regolatori motorizzati
- Ingressi digitali per segnalazioni interruzione, cortocircuito e cavo a terra e circuiti ausiliari
- Ingressi analogici per acquisizione misure
- Uscite digitali per comandi circuiti ausiliari e di potenza
- Gestione sicurezze
8. Moduli di sicurezza per pulsante di emergenza e chiusura porte di sicurezza
9. Interfaccia PROFINET per connessione a PC per stesura report di prova tramite software di acquisizione dati che permette l'interfacciamento alla rete aziendale e quindi da' la possibilità di sfruttare le agevolazioni per l'industria 4.0 (software opzionale)
Soluzioni innovative di Sif
10. SIF_SESM@ Sistema di movimentazione carrello senza catena progettato per eliminare le sollecitazioni meccaniche dovute al cambio di direzione presenti nei sistemi di movimentazione a catena. Prodotto con accoppiamento diretto, minimizza il rumore permettendo di mantenerlo in laboratorio e riduce i costi di manutenzione.
11. SIF_SEB@ Sistema ecologico di alimentazione cavo in prova a basso consumo.
12. Sistema per prova due cavi contemporaneamente
13. Sistema meccanico per prove a tre pulegge
14. Sistema meccanico per utilizzare pulegge Ø 25mm
15. Circuitazione elettrica per adattare la resistività del cavo selettore per valore bassa/media/alta.
16. Sistema di prova del “Kink test”.
