SCOPO DEL TEST:

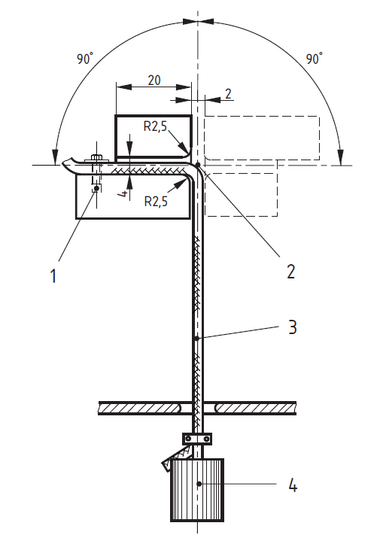

Un campione di cavo di lunghezza adeguata viene fissato nell'apparecchiatura e caricato con un peso. Una corrente di circa 0,1 A viene fatta passare attraverso i conduttori. Il campione viene piegato avanti e indietro in una direzione perpendicolare al piano degli assi dei conduttori, con le due posizioni estreme che formano un angolo di 90° su entrambi i lati della verticale. Una flessione è un movimento di 180°. La velocità di flessione può essere di 15, 30 o 60 al minuto.

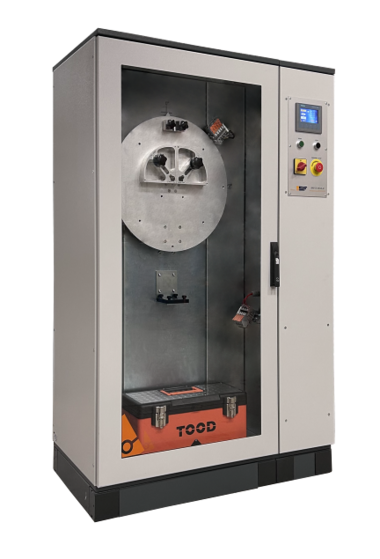

DESCRIZIONE DELL'APPARECCHIATURA DI PROVA:
SIF, grazie alla collaborazione con i maggiori istituti di prova e ricerca, dopo un confronto con i clienti e un'attenta analisi di tutte le norme, è riuscita a sviluppare un prodotto con particolare attenzione a:
• STANDARD DI SICUREZZA
• PREVENZIONE DELL'USURA DELLE PARTI MECCANICHE
• CONFORMITÀ ALLE NORME CEI EN 50289-3-9, CEI EN 50396:2005-08, EN62893-4-1, ISO19642-2
Il vero valore aggiunto dell'apparecchiatura è rappresentato dalle soluzioni innovative del team di ricerca e sviluppo, che ha abbinato creatività e ingegneria alla sperimentazione consentendo di testare:
• ALLA VELOCITÀ DI FLESSIONE DI 15, 30 O 60 AL MINUTO.
• FINO A 4 DIAMETRI DI CAVO

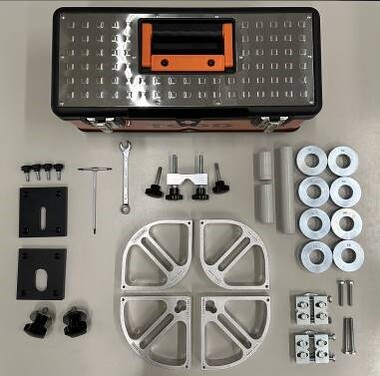

• CON BLOCCHI DI RAGGIO DI CURVATURA SECONDO LO STANDARD
• CON PESO/MASSA SECONDO LO STANDARD
1. Sistema di movimento del cavo
Design che elimina lo shock dovuto all'improvviso cambio di direzione
2. Sistema di fissaggio rapido del cavo per facilitare il setup del test
3. Sistema di posizionamento dei sistemi meccanici di guida e sollecitazione
Regolazioni e posizionamento dei sistemi meccanici per mantenere centrato l'asse di oscillazione
4. Peso con semplice serraggio del cavo
5. PLC e pannello di controllo dell'operatore per regolare e visualizzare i parametri di prova
Cicli impostati/completati, allarmi e segnalazioni
6. Struttura meccanica portante
Verniciata RAL7032, con carter di protezione
7. Sistema di segnalazione a cavo interrotto con contatti elettrici rotanti
8. Morsetti di collegamento sul lato estremità del cavo
SOLUZIONE INNOVATIVA SIF:
9. SIF_RIMCS_AM@ Sistema di rilevamento dei conduttori interrotti con misurazione analogica
Riconoscimento di ciascun conduttore interrotto fino a 5 conduttori con contatti elettrici rotanti e indicazione della corrente misurata su ciascun conduttore (opzione)
