Gli Spark Tester per linee multifilo consentono di verificare l’isolamento su più conduttori contemporaneamente e vengono applicati su linee di riunitura o cordatura per i seguenti motivi:
che si sono create durante le precedenti fasi di lavorazione del filo o durante gli spostamenti della bobina da una lavorazione all’altra.
anticipando l’intervento di riparazione dell’operatore direttamente sulla linea.
evitando prodotti non conformi in fase di test prima della consegna o nel caso più grave resi dal cliente.
SIF, prima ideatrice nel 1992 di questo sistema di prova, ha sviluppato diverse soluzioni per risolvere le varie casistiche ed adattarsi ai molti sistemi di riunitura o cordatura dei cavi.

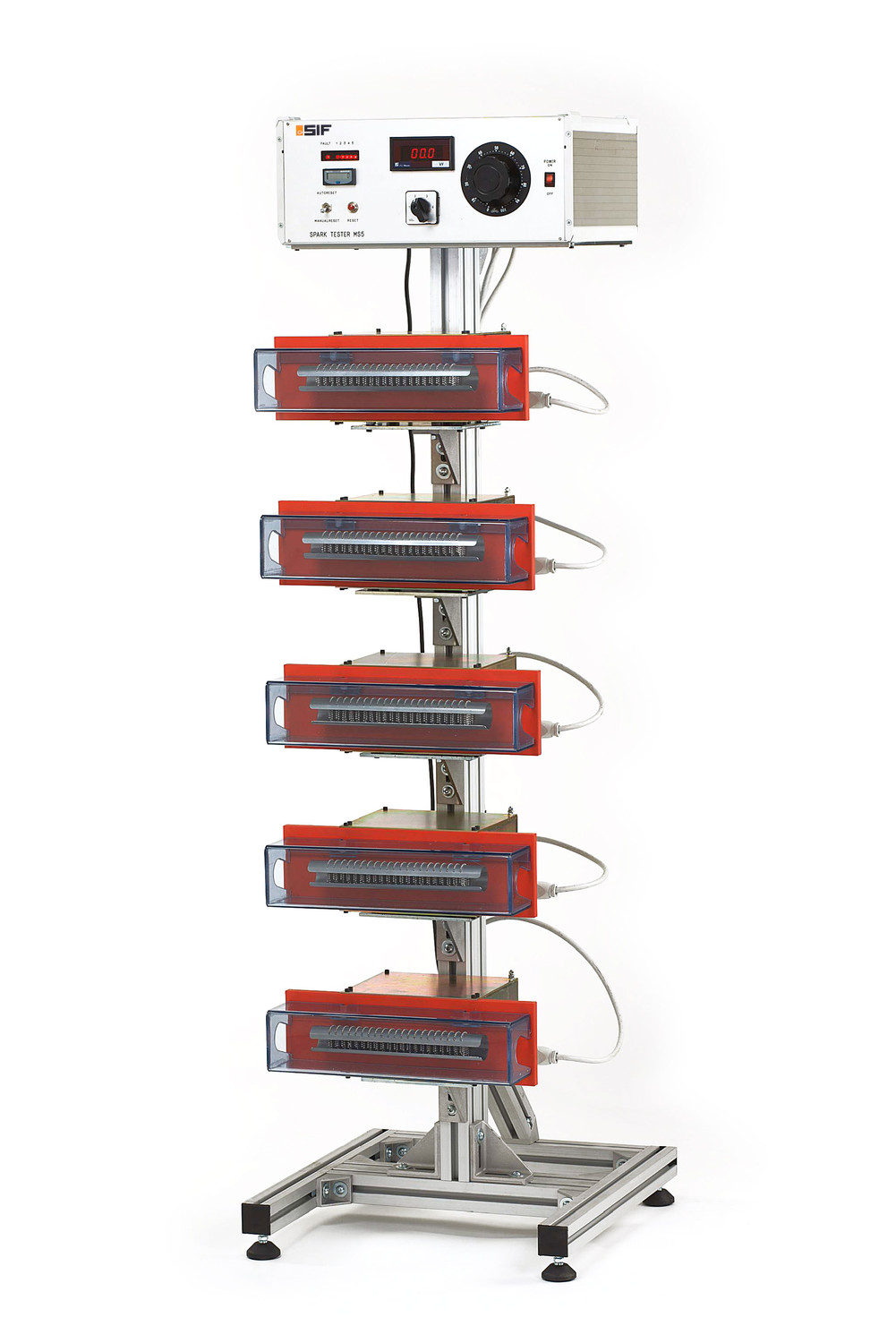

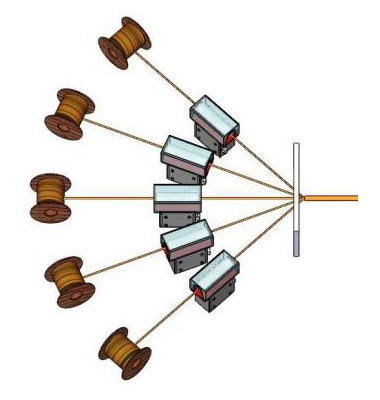

Sono composti da una unità di controllo MS ed una quantità di elettrodi in funzione del numero dei conduttori (es. MS5 + 5EK12D10). Gli elettrodi possono essere collocati in posizioni utili per il test e per la geometria della macchina.
Il sistema discrimina il difetto sul singolo conduttore.
Gli elettrodi a catenelle sono disponibili nella lunghezza di 50 – 100 – 150 – 200 mm
(lunghezze superiori o spazzole anziché catenelle su richiesta)
| Lunghezza elettrodo a catenelle | ||||||||
|---|---|---|---|---|---|---|---|---|
| TIPO | 50 mm m/min |
100 mm m/min |
150 mm m/min |
200 mm m/min |
||||
| CEI EN IEC | UL | CEI EN IEC | UL | CEI EN IEC | UL | CEI EN IEC | UL | |
| MS (AC) | 60 | 16 | 120 | 33 | 180 | 50 | 240 | 66 |
| MS (DC) | 3000 | 3000 | 3000 | 3000 | ||||
| Tutti i modelli sono rispondenti alle Norme CEI – EN – IEC 62230, UL 1581, UL 444, BS5099, GOST 2290-78 | ||||||||
E’ possibile realizzare sistemi misti con una sola unità di controllo MS e con:
(Es. MS5 + EK12D20 + 4EK12TRSV120_75)

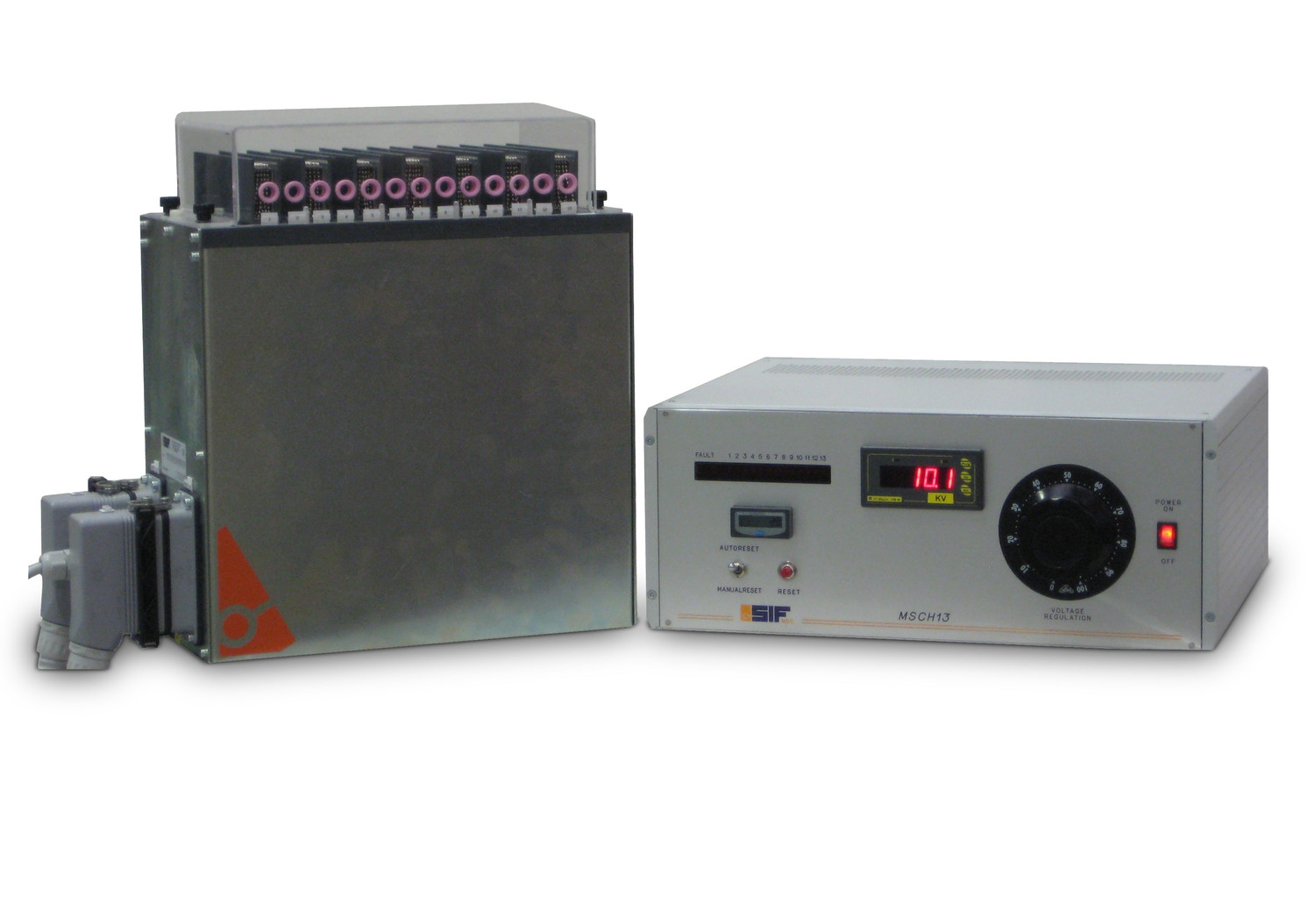

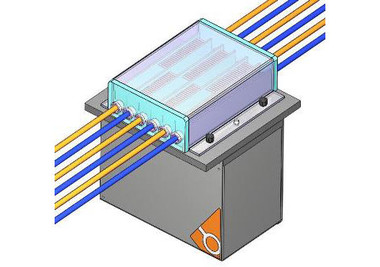

Sono composti da una unità di controllo MSCH ed un elettrodo con una quantità di canali in funzione del numero dei conduttori che passano nell’elettrodo in modo parallelo (es. MSCH5 + EK12D10CH5)
Il sistema discrimina il difetto sul singolo conduttore.

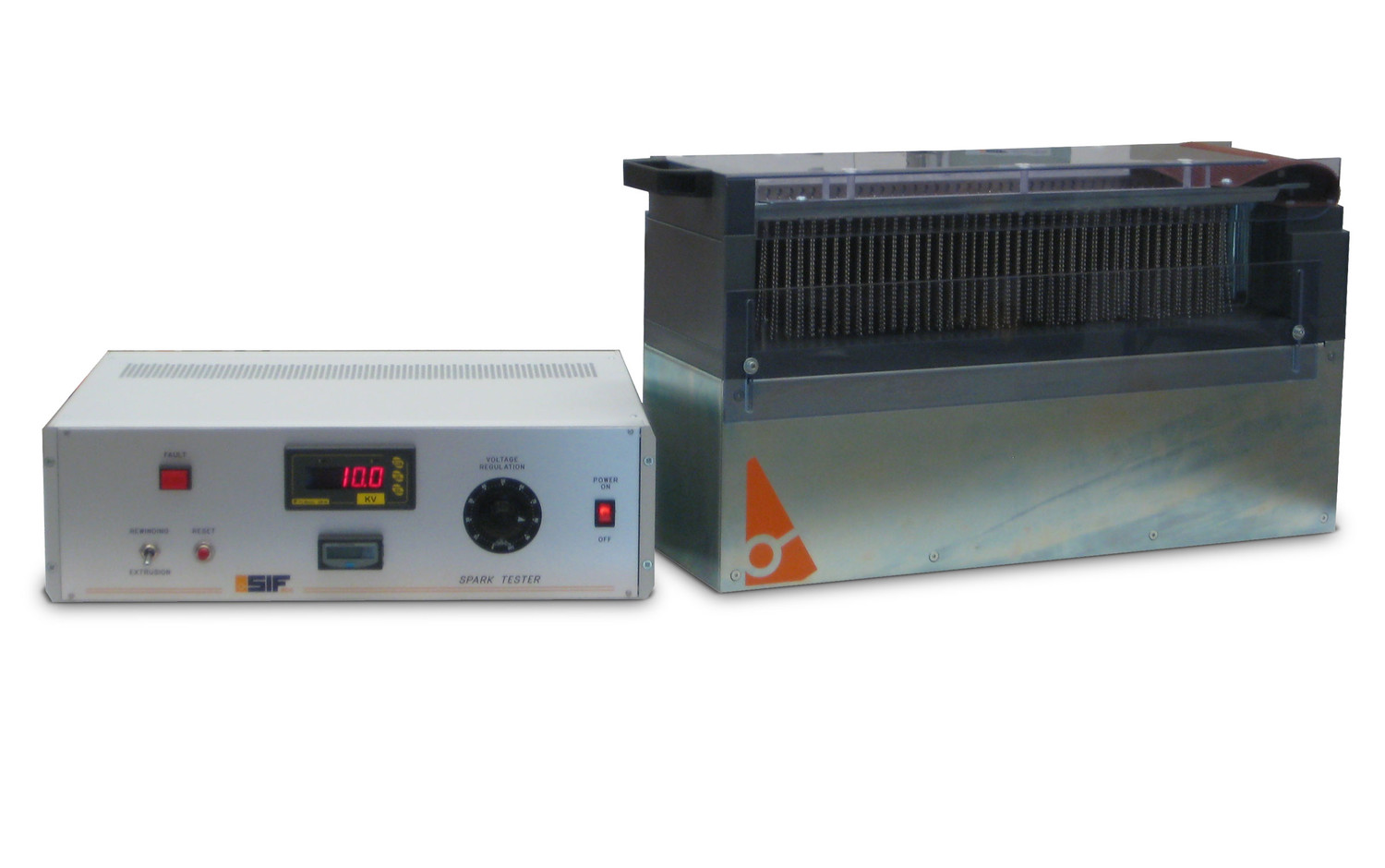

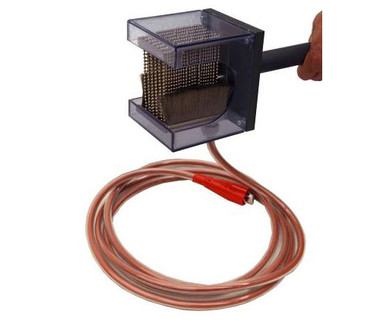

Sono composti da una unità di controllo ed un elettrodo “trasverso” al passaggio dei conduttori con una geometria studiata in funzione del numero di conduttori e del modo in cui passano dentro l’elettrodo se concentrico o parallelo (es. ST506012 + EK12TRSV180_180; ST506012 + EK12TRSV120_75).
Il sistema non discrimina il difetto sul singolo conduttore.
